Automatyczna maszyna do laminowania folii opakowaniowej do kartonów

Automatyczna maszyna do laminowania folii opakowaniowej do kartonów automatycznej klasy dla maszyn z Zhejiang

Opis konfiguracji maszyny do powlekania

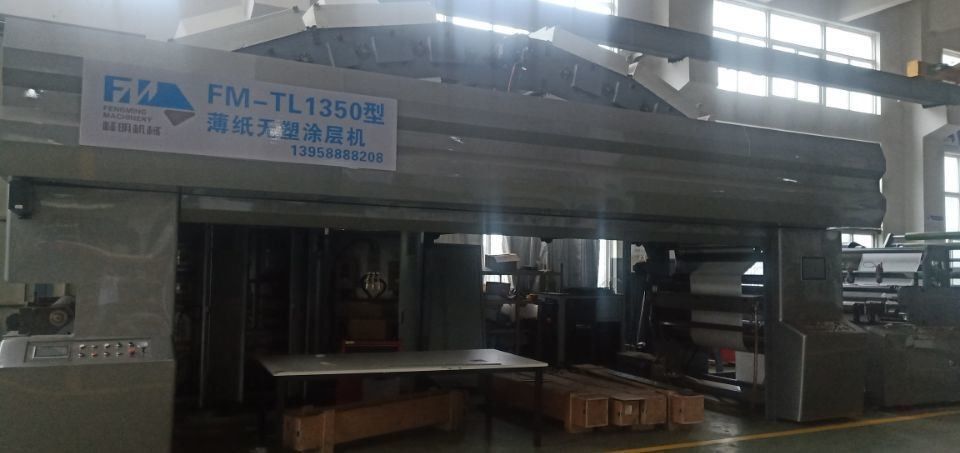

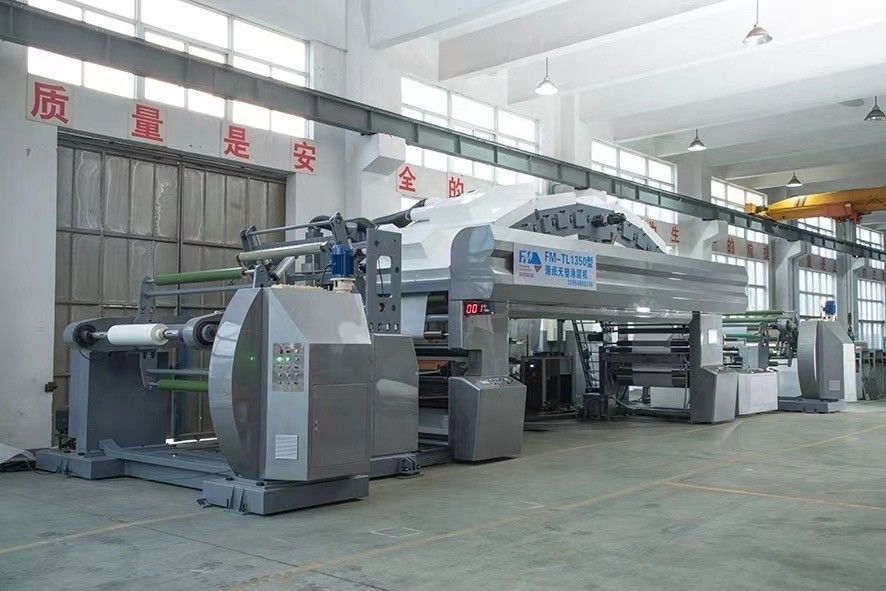

FM-TL1350 to maszyna do powlekania z specjalną technologią opracowaną przez Wenzhou Fengming Machinery Co., Ltd.w celu reagowania na trend ochrony środowiska ekologicznego i skutecznego zastąpienia produkcji wyrobów papierowychLaminat PE / PLATa maszyna jest zaprojektowana dla cienkiego papieru bez powłoki plastikowej.a górna część przyjmuje ekran dotykowy do wymiany między człowiekiem a maszynąPrędkość powlekania jest ustawiona bez kroków za pośrednictwem interfejsu wymiany człowiek-maszyna.System suszenia przyjmuje podwójną kontrolę kontroli temperatury i krzywej prędkoścido pW celu zapewnienia bardziej zwięzłego, bezpiecznego i humanizowanego doświadczenia w obsłudze i konserwacji.

GłównyEelektrycznyCNa rysunku:

1. PLC:Yaskawa, Japonia
2. Wymiana człowieka i maszyny:WIENVIEW
3. Siła odwijania i rozwijania: Danma
4. Powłoka iSuszeniemoc pieca: Yaskawa, Japonia
5. System informacji zwrotnych:Koyo, Japonia
6. System regulacji temperatury: Omron, Japonia
7. Urządzenia elektryczne niskiego napięcia: Eaton
8. Ustawienie mocy: Hanmei

Konfiguracja całej maszyny:

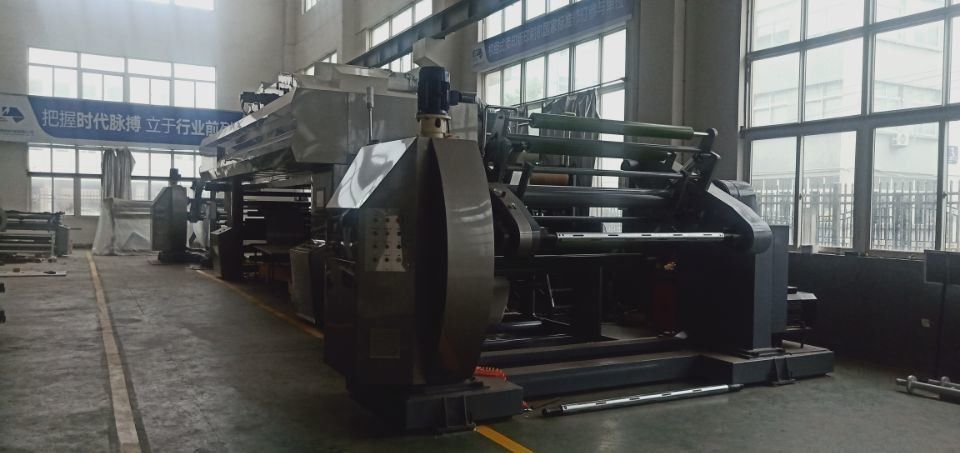

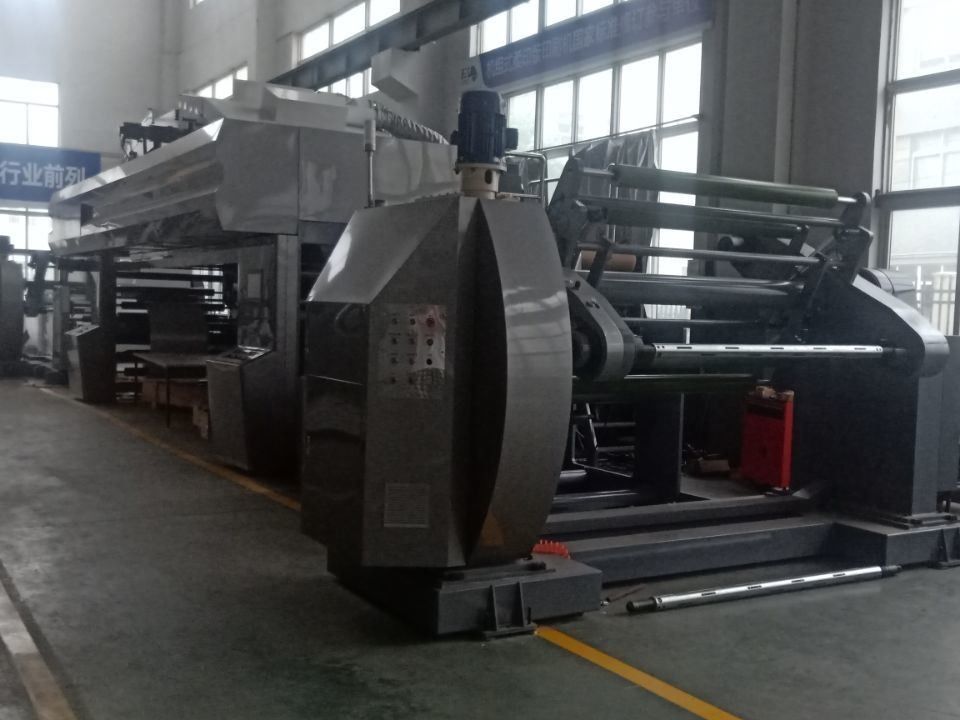

1. System rozwijania: przyjmuje obrotowy automatyczny system zasilający i rozwijania, rozwijanie przyjmuje asynchroniczny serwo napęd, osi A i B przeładowywane za pośrednictwem obracającego się silnika,mechanizm automatycznego cięcia do osiągnięcia wysokiej prędkości nieprzerwanego złącza papieru.
2. Napęd przyjmuje przekształcacz częstotliwości do sterowania asynchronicznym servo do aktywnego rozładowywania,i prędkość rozładowania jest kontrolowana przez wektor konwertera częstotliwości, aby cała maszyna osiągnęła stałe napięcie.
3. Proces ten wykorzystuje urządzenie korygujące EPC w celu skorygowania odchylenia oryginalnego papieru.

1. Urządzenie do powlekania

1. Powłoka przyjmuje Yaskawa servo do sterowania powłokąaniloxrolki do powlekania ilościowego.
2. Część dostarczająca klej jest sterowana przez pneumatyczną pompę membranową.

1. Część susząca

1. Fengming specjalny, zębaty, cienkie papierowy piec
2. Piekarnik jest wyposażony w mechanizm automatycznego przędzenia papieru, który jest wygodny i szybki w przędzaniu papieru i unika kontaktu wysokiej temperatury między pracownikami a piekarnikiem.
3. Warto zauważyć, że unikalna konstrukcja pieca może skutecznie rozwiązać poważne problemy z zakręcaniem i zmarszczkami po cienkiej powłokę papieru.
4. Węgiel w piecu jest wyposażony w łożyska, ale w celu zmniejszenia zadrapania specjalnie wyposażony jest niezależny układ napędowy.W ten sposób zmniejsza się skłonność do tarcia rolka.
5. Cały piec jest wyposażony w system wyładowania odpadów.
6. Wyjście pieca jest wyposażone w system chłodzenia powietrzem, który chłodzi powierzchnię materiału.

COdbiór i trakcja

1. Część ta jest wyposażona w niewielką siłę trakcyjną, a dla rekompensaty odchylenia prędkości wykorzystuje się ramię huśtawkowe napędowe.po prostu oddzielić rolkę trakcyjną)
2. Zespół ten jest wyposażony w system korekty EPC przed odbiorem, który służy do korektyzniekształceniaWkręcenie może lepiej przedstawić płaską powierzchnię końcową.

D. Wkręcanieczęść

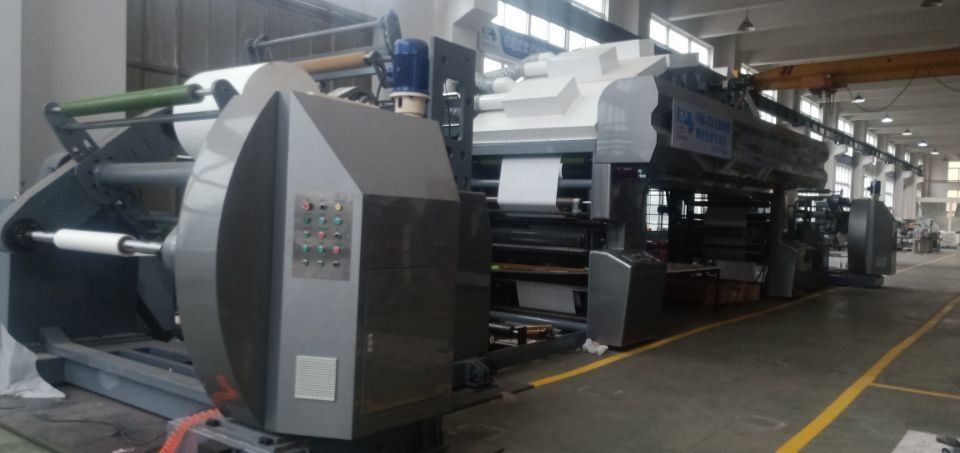

1. Wykorzystanie obrotowego urządzenia automatycznego do wymiany rolki o osi A i B.

1. Zwrot przyjmuje asynchroniczne sterowanie serwo z rolkami A i B, a rolki A i B mogą być zmieniane z dużą prędkością bez zatrzymania maszyny za pośrednictwem mechanizmu cięcia.
2Owijanie jest wyposażone w system automatycznej korekty, a papier jest automatycznie korygowany, aby zapewnić płynne owijanie papieru.
3Zwrot jest wyposażony w mechanizm przecinkowy umożliwiający losowe sterowanie dużymi i małymi rolkami.

ESystem chłodzenia wodnym(system ten jest opcjonalny dla klientów w zależnościwymagania)

1. System ten może zapewnić skuteczną jednostkę chłodzącą po chłodzeniu powietrzem i przed nawijaniem..
2. Dwa zwoje wody chłodzącej są rozmieszczone w typie "S", a moc zwojów wody pochodzi z oddzielnego silnika napędowego.
3. Źródłem energii do chłodzenia jest niezależna jednostka wymiany chłodzenia z kompresorem.

Konfiguracja mocy (299 kW)

A. Układ zasilania (174,56 kW)


B. System ogrzewania:(120 kW)


C. Pozostałe (1 kW)

Proszę zauważyć, że:
Statystyki mocy to moc projektowana i zainstalowana. Moc robocza systemu energetycznego wynosi w zasadzie połowę mocy zainstalowanej. Moc grzewcza jest ustawioną wartością rzeczywistej pracy.z powodu różnicy w ustawianiu parametrów i prędkości pracy, rzeczywiste zużycie energii zależy od użytkowania.
Niniejsza tabela konfiguracji i opis są wyłącznie do celów odniesienia.
